Die Mantelwellensperre (Common‑Mode‑Choke) reduziert Gleichtaktströme auf dem Außenleiter des Koaxialkabels, senkt eingekoppelte Störungen und verbessert das Abstrahlverhalten der Antenne.
Hinweis: Kernmaterial und Windungszahl bestimmen die Einsatzbänder und die Dämpfung.

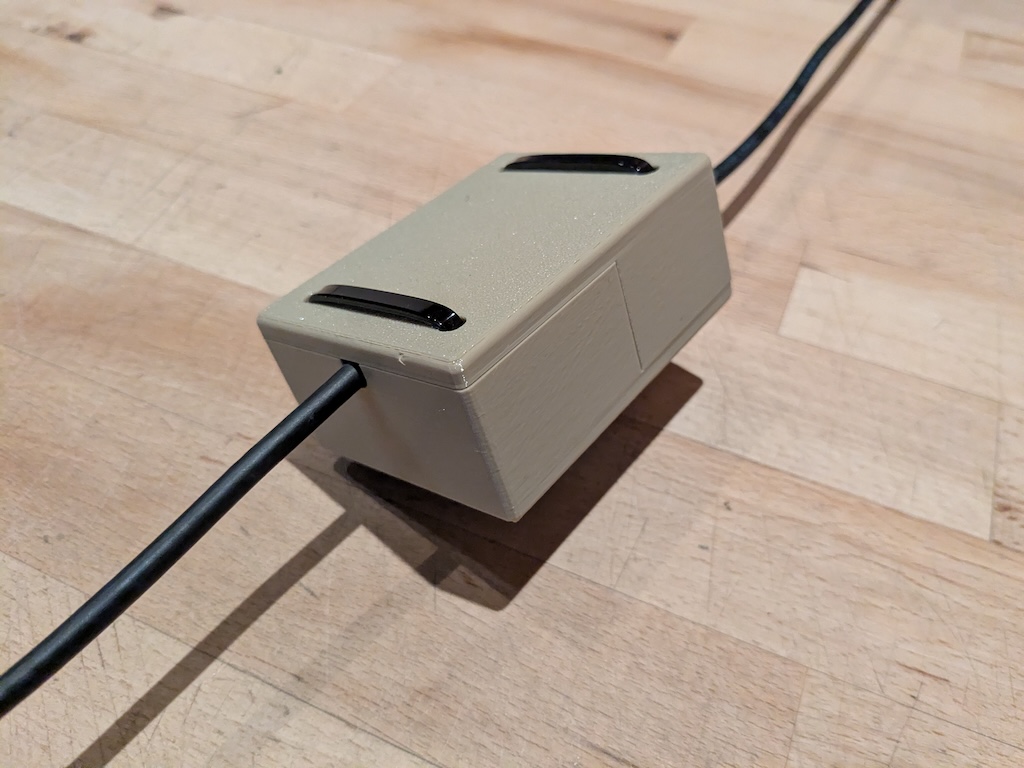

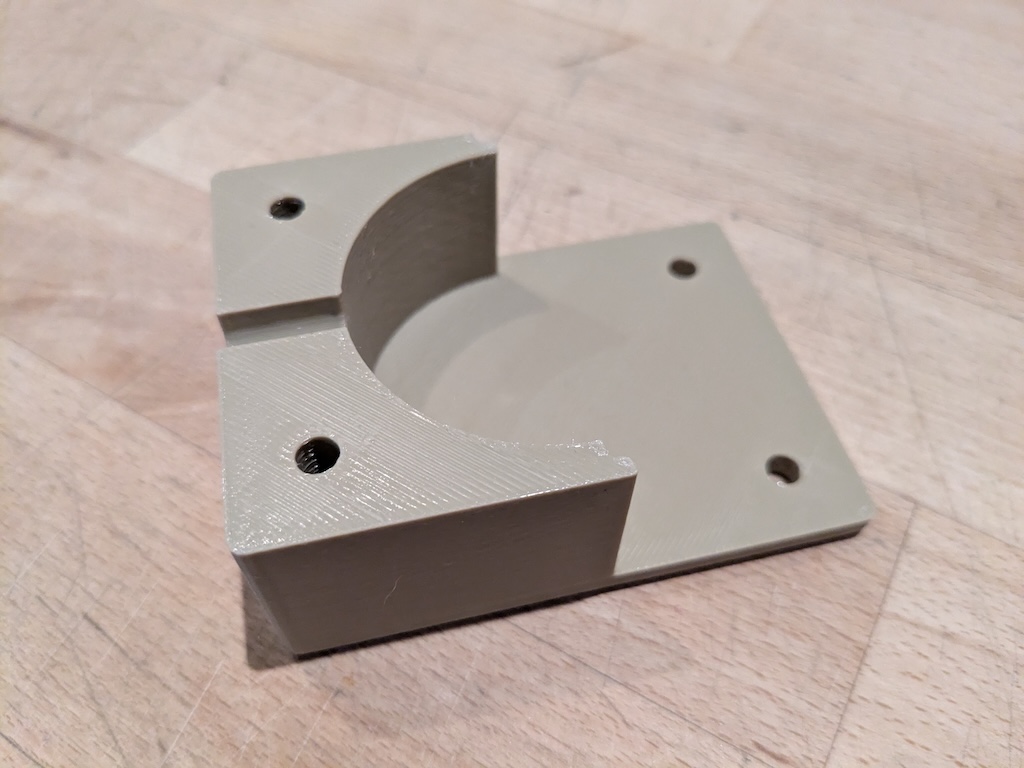

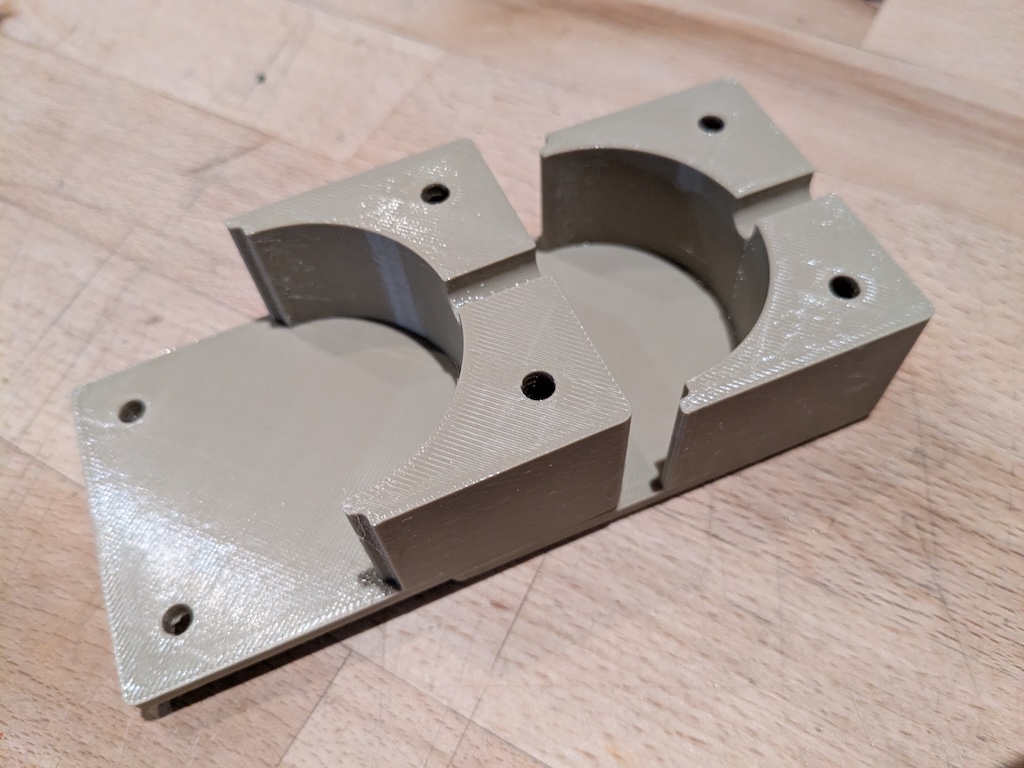

Aufbau und Material
- Aufgebaut mit Kabel RG58 und Ferrit‑Kern FT240‑43
- Fertig konfektioniertes Kabel mit Steckern: SMA und BNC
- Abmessen des Kabels von der Antennenseite her auf mindestens 0,05 λ
- An dieser Stelle das Kabel mit Kabelbinder am Ringkern fixieren
- Dann zweimal vier Windungen um den Kern legen und wieder mit Kabelbinder fixieren
- In meinem Fall wurde der Kern nach 2 m gesetzt (λ maximal 40 m)
Anwendung
Die Mantelwellensperre wird bei EFHW‑Antennen ohne Gegengewicht eingesetzt. Das Gegengewicht ersetzt der Abstand von mindestens 0,05 λ vom Antennenanschlusspunkt bis zum Choke.
Messergebnisse
Platzhalter für Messdaten: z. B. S21‑Messung, Impedanzverlauf, Wirkwiderstand gegen Frequenz.
